哈喽大家好，这是该系列博文的第一篇~ 篇~ 一、前言拿到恒玄的SDK源码之后，结合文档花了一些时间研究，这篇就先介绍下代码的框架和模块之间的解耦处理。 二、代码架构1、 根据SDK的目录可以看出，BES采用的是RXT RTOS（嵌入式实时操作系统），并且用了ARM的CMSIS_RTOS API接口；
2、 我们知道程序运行开始的地方是RTX_CM_LIB.H里面的_main_init()，主要是进行内核初始化、堆栈的设置、main线程的创建和开启内核等。
3、 第一个线程os_thread_def_main就是main，接着看，在main.cpp文件中。
4、 app_os_init()里有线程创建，这是CMSIS的风格，开发过STM32应该比较熟悉，用来定义线程、定时器和邮箱通讯等；
app_thread_tid = osThreadCreate(osThread(app_thread), NULL);
5、 app_thread为线程loop函数，OSThread其实是一个宏，就是取地址而已
#define osThread(name) &os_thread_def_##name

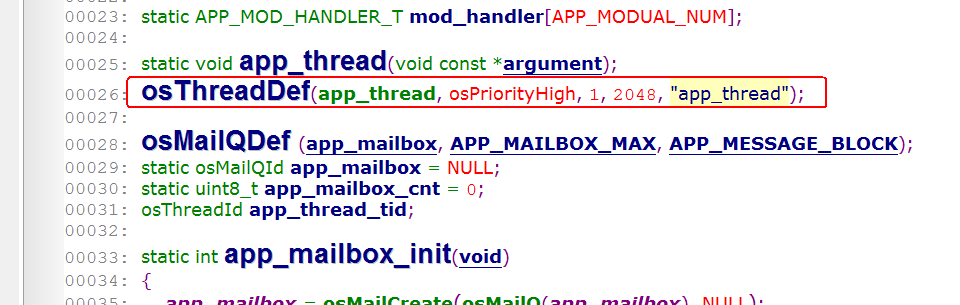

一般在文件开头会看到这样的定义：osThreadDef其实也是一个宏
osThreadDef(app_thread, osPriorityHigh, 1, 2048, “app_thread”);
 这里就是给一个结构体变量初始化赋值，然后把os_thread_def_app_thread的地址传给os_thread()。结构体类型是：
所以OSThreadDef是设置线程名、优先级以及堆栈大小，通过osThread获取配置的结构体变量的指针，然后作为参数传入OSThreadCreate()。

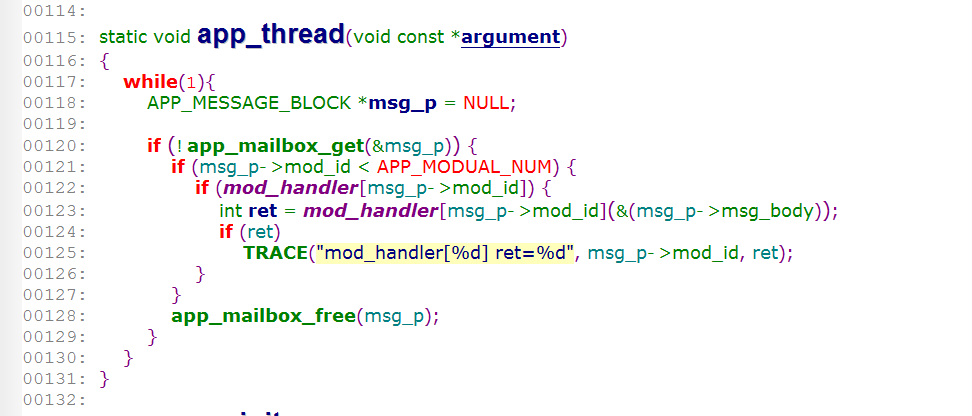

6、 以上创建了另一个重要线程：app_thread，这个线程将是以后应用模块修改与添加的主要线程。 7、 下面我们看一下app_thread线程里面的具体做了什么：
if (mod_handler[msg_p->mod_id])
int ret = mod_handler[msg_p->mod_id] (&(msg_p->msg_body));
8、 我们可以看到在app_thread线程中，通过app_mailbox_get()反复的在获取邮箱信息，并传入mod_handler[]里面。
static APP_MOD_HANDLER_T mod_handler[APP_MODUAL_NUM];
看其数据类型是一个函数指针数组，再看其数组下标的定义：

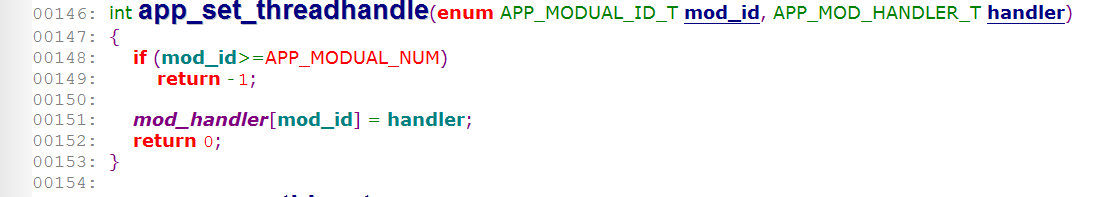

9、 全局搜索mod_handler，会找到app_set_threadhandle()接口。
到此，我们了解了各个模块会注册自己的回调函数，然后app_thread()会根据get的消息回调模块对应的API进行处理。 10、 我们现在选取一个模块APP_MODUAL_BATTERY(APP_MODULE_BATTERY)，从app_set_threadhandle的调用入手，继续研究模块的架构。

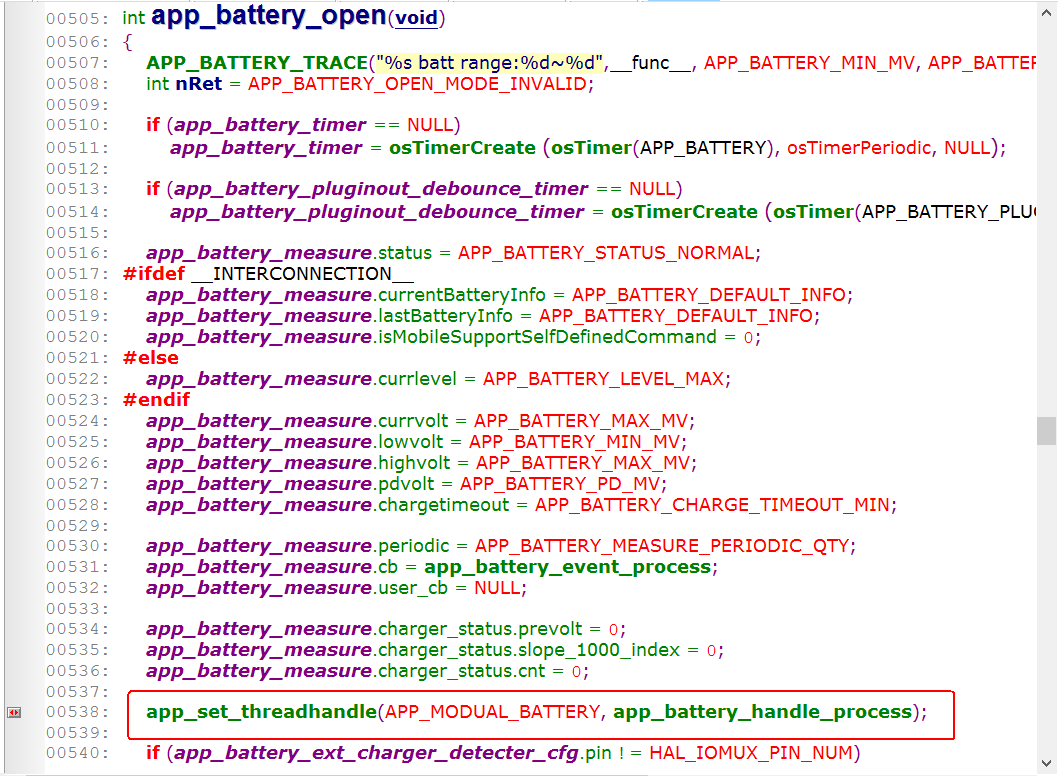

可以看到app_battery_open()接口里调用了
app_set_threadhandle(APP_MODUAL_BATTERY, app_battery_handle_process);
其中，app_battery_handle_process()就是BATTERY模块的回调处理函数。
11、 app_battery_open()是由app_init()调用，初始化battery模块。其中battery模块用到的全局变量为

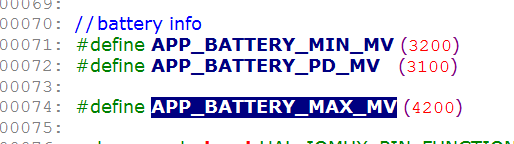

从变量的初始化，我们看到定制化的设置都在tgt_hardware.h里面，还有其他定制化的设置。
12、 在app_battery_handle_process()里面，我们可以看到：
通过全局搜索APP_BATTERY_STATUS_OVERVOLT，发现是通过app_battery_irqhandler发出的事件
app_battery_measure.cb在app_battery_open()中有定义：
app_battery_measure.cb = app_battery_event_process;

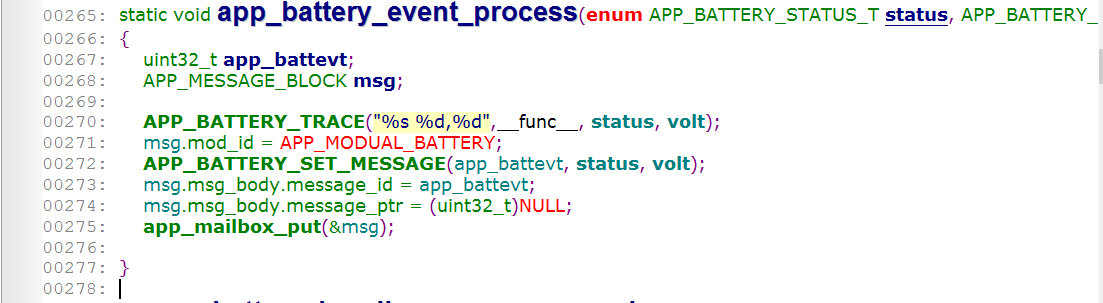

上图可以看到是通过app_battery_event_process把模块的消息放到邮箱中。
13、 回到app_battery_irqhandler()
 通过搜索，我们发现app_battery_timer_handler是定时器APP_BATTERY的回调函数， 至此，就搞明白了battery模块的流程：
app_battery_open()配置定时器，对结构体进行初始化，注册事件回调和模块处理函数
—>定时调用app_battery_timer_handler()来获取电池的电压值
—>再通过app_battery_irqhandler()将转换之后的电压值与初始值比较，通过 app_battery_event_process发出不同的电池状态
—>在app_battery_event_process()把消息放入邮箱中
—>最后app_thread线程取出消息，调用对应模块的app_battery_handle_process()接口进行处理 14、 我们再回到app_battery_timer_handler()看下hal_gpadc_open()接口。
可以看到，传入的回调函数指针，赋值给了 gpadc_event_cb[channel] ，另外，用到驱动的地方，要加互斥锁。
15、 通过搜索gpadc_event_cb，进入hal_gpadc_irq_handler()接口；
通过上图，看到 gpadc_event_cb调用了app_battery_irqhandler，并传入了ADC扫描的值。
16、 继续往下就是hal_gpadc_adc2volt()——> hal_gpadc_adc2volt_calib()等ADC底层接口
 17、 另外，通过搜索hal_gpadc_irq_handler()接口，也可以找到hal_gpadc_irq_control()中断获取的流程
 三、后续扩展类比BATTERY模块，可以继续学习其他模块，比如按键、BT都是同样的机制。
|
