一、概述

ESP8266是由乐鑫公司出品的一款物联网芯片，因为价格较低，性能稳定等收到很大关注。该芯片可工作于三种种模式下，分别是：AP模式，station模式以及混合模式，通过常用的AT指令进行控制。自芯片面世以来发行过多种型号。单单我用过的就有ESP8266-01，ESP8266-12F，ESP8266-12E这三种。当然，我没接触到过的型号还有很多。在使用这三种芯片时均是使其工作在AP模式下。所以，就拿这三个型号说一下ESP8266在AP模式下的配置吧（AP模式下通信协议为TCP，也就是说AP模式下的ESP8266相当于一个TCP服务器）。

二、ESP8266-01

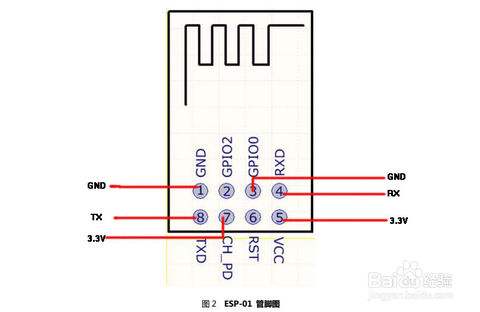

因为ESP8266-01是比较早的型号，所以也存在诸多不完善的地方。一开始用的时候也走过很多弯路，例如：ESP8266-01型号不支持1200及2400的波特率（网上的资料说是支持的），就因为这个原因就玩坏了三块芯片，将近100人民币就打水漂了（幸亏指导老师还安慰我，学习的过程就是消耗的过程），一开始不知道什么原因，后来才发现是波特率的问题。因为一开始的测试用的普中V3.0的学习版，该板搭载的是12.0Mhz的晶振，而且身边也没有可以换的11.0592Mhz的晶振，没办法才选择了2400的波特率，最终导致三块ESP8266-01坏掉。而且坏掉后上电就出现乱码，这些乱码用“格西烽火串口助手”中的所有波特率都读不出来所以一旦出问题无法修复。另外，该芯片对电压要求出奇的高，标准3.3V，一点小的电压波动都会引起模块工作异常。网上曾有一种说法，“十个不能正常工作的芯片中就有八个是电压问题引起的”。（ESP8266-01的接线图如下）

三、ESP8266-12F

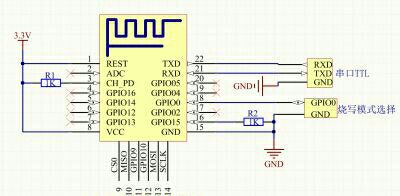

ESP8266-12F相比于ESP8266-01有很多改进。首先12F的flash闪存比较大，另外12F支持机智云的MCU运行。当然，与增加的功能相适应，12F增加了很多IO口，一般是16个。但工作在AP模式下，二者并没有本质区别。但是12F有一个缺点就是需要自己搭建一些简单的外围电路。（接线图如下）
>


四、ESP8266-01与ESP8266-12F工作在AP模式下的配置命令。

1.基本配置命令：

AT+CIOBAUD=******//修改波特率为********（模块初始波特率默认为115200，该命令通过串口助手发送，重新上电后有效）

AT+CWMODE=2//设置模块为AP模式

AT+CWSAP="111","222",11,0//设置wIFi名字为111，密码是222，通道号是11，加密方式是OPEN（可以修改）

AT+CIPMUX=1//启动多路连接方式（可以修改）

AT+CIPSERVER=1,5000//开启server，端口号为5000（可以修改）

AT+CIPSEND=0,5//向id为0的链接发送5字节数据（可以修改）



五、ESP8266-12E CP2102

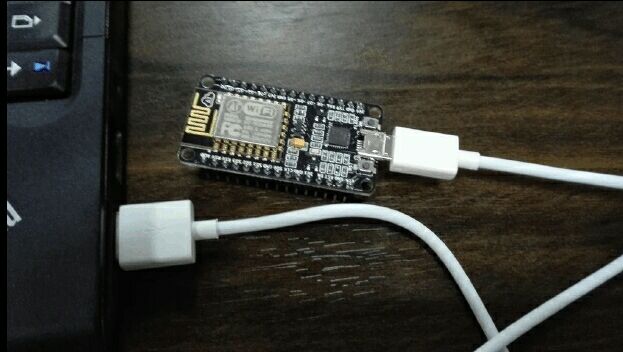

刚开始使用ESP8266-12E CP2102时很蒙，因为焊接在CP2102板上之后原来的操作方式就不再适用。经过摸索发现了一个比较合适的而且好用的固件ESP8266_Doit_ser2net(v2.4).bin。所以方向很明确，要给12E刷新固件。首先ESP8266-12E CP2102长这样：

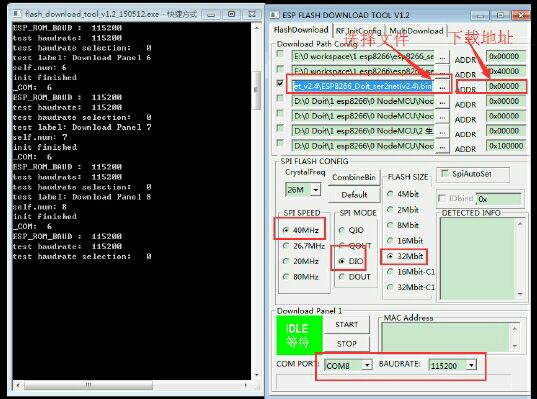

用USB线连接PC，下载工具为flash_download_tool_v1.2_150512.exe，选择ESP8266_Doit_ser2net(v2.4).bin，下载地址为0x00000,按住Falsh键不放，然后按Reset键，使芯片进入下载模式，点击软件上的START开始下载，下载完成后重新上电。（如下图）

>

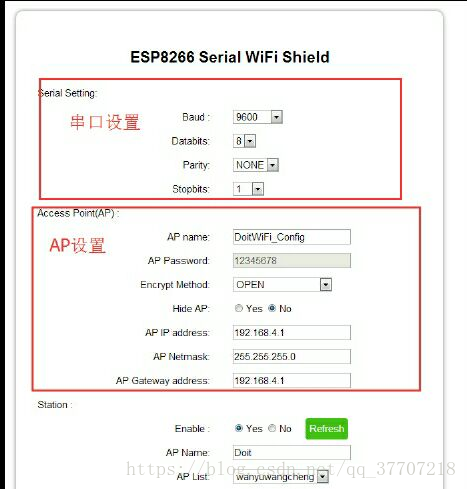

下载成功重新上电后就会发现这个固件的好处。连接wifi访问192.168.4.1就会出现以下界面



在该界面可以直接设置芯片的波特率以及AP模式下的配置，省去了麻烦的AT命令。所以，ESP8266-12E CP2102是我目前为止用到的最好用的ESP8266系列模块。
当然，我所涉及到的只是ESP8266的冰山一角，期待以后更加深入的学习！
