VL813 HUB USB3.0集线器芯片

dnsj017

VL813 VL817 VL820 是USB 3.0集线器芯片，VL813可以转换成4端口，是一个完全集成的单芯片解决方案，是第三代强调低功耗设计和业界第一个集成5V DC-DC开关稳压器的USB 3.0集线器芯片，vl813提供高性能，高的功率效率，并降低整体系统的BOM，使它成为一个移动和其他低功耗应用的理想选择。是VL813的升级版本与VL812Pin to Pin，集成度高，省略SPI-Flash，DC-DC，品质更好，价格更低,快速稳定。

VL813产品特性
超高速USB集线器控制器
USB 3.0标准

• 符合通用串行总线3.0规范1.0版，其中包括集线器勘误
• 符合通用串行总线规范2.0修订版
• 同时支持超高速（SS），高速（HS），全速（FS）的流量，低速（LS）流量
• 四个下游端口，一个上游端口
• 室内USB PHY采用先进的CMOS工艺的低功耗
• 支持USB低功耗状态，如国家的Ux，选择性暂停，LPM集成稳压器
• 能够产生所有必需的芯片功耗从5V输入
• 5V到1.2V DC-DC开关稳压器
• 5V到3.3V LDO稳压器
• VL813-Q7外部电源支持
• 3.3V，1.2V外部输入简化的边带信号支持
• 支持帮派模式，在上下游端口电流检测
• 支持个人模式电源启动和超过1端口的电池电流检测充电功能
• 支持通过每个GPIO自动或手动控制双LED状态指示灯下游端口（通常是绿色和琥珀色）综合USB电池充电支持
• 支持USB电池充电规范1.2版（SDP，CDP，DCP）
• 支持特定供应商的计费模式，例如。苹果，RIM等。
• 支持苹果1.0A / 2.4A充电模式
• 支持YD / T 2091至09年
• 支持“休眠充电”（DCP +苹果模式）
• 支持充电1向下流端口，取决于配置物理
• QFN 76L绿色封装（9x9x0.85毫米）认证
  • USB 2.0的USB-IF认证
  • USB 3.0的USB-IF认证TID
  • 通过Windows 8 / 8.1 / 10 WHCK测试


  VL813-Q7应用

  • 独立USB集线器
  • 台式机前面板中心/综合显示器/电视中心
  • 笔记本/超极本扩展坞/端口复制器
  • 与键盘，鼠标，显示器等USB集线器复合设备平台和操作系统支持
  • 在所有主要的操作系统和平台支持，总能提供USB，如PC，MAC，Linux等
  • FW更新了USB
  • USB集线器功能是依赖于USB主控制器
  • 无需专有的驱动程序，甚至对电池充电功能杂项
  • 优化低功耗
  • VL813-Q7内置PLL与外部25MHz晶体
  • VL813-Q7支持外部SPI闪存进行固件升级

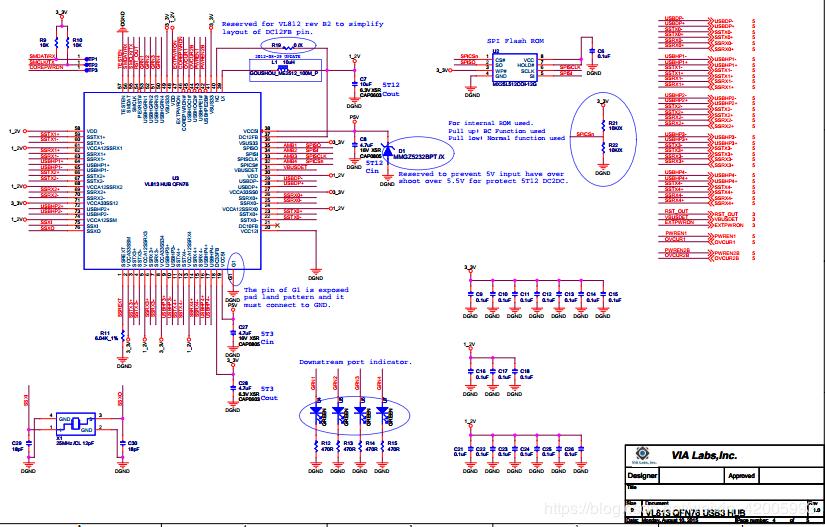

  • 参考原理图



    VL813 VL817 VL820-改进
    VL813与VL812 Pin TO Pin
    省略SPI-Falsh
    内置DC-DC
    外围精简，可做两层板
