CS5318(3A大电流四节锂电池充电管理IC）

旭日

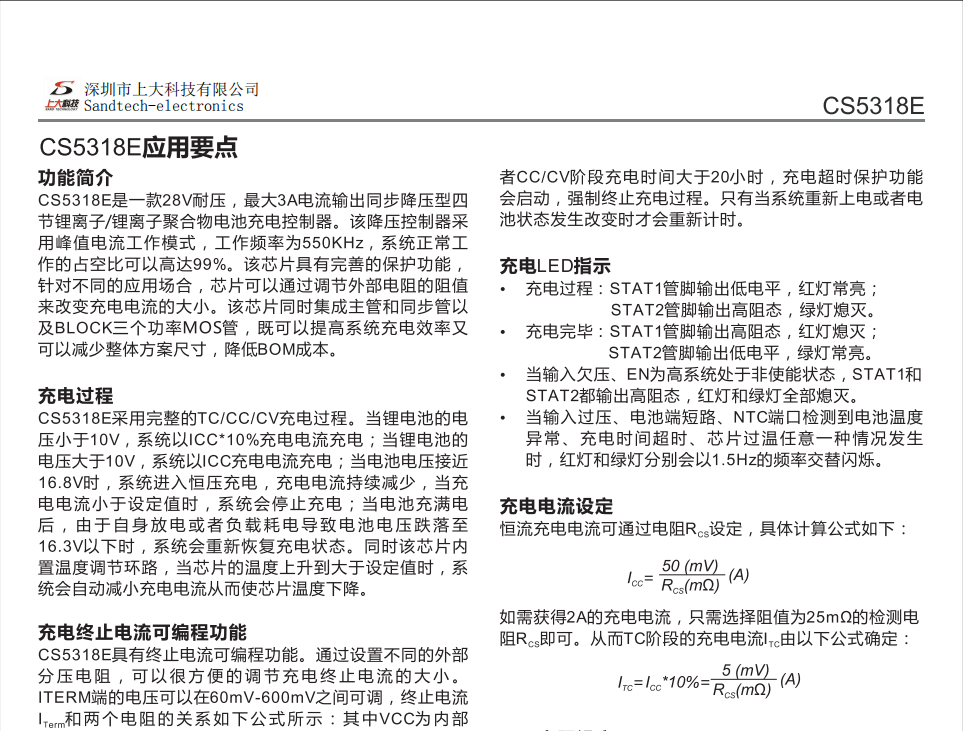

CS5318E是一款28V输入，四节锂电池或锂离子聚合物 电池的降压型充电管理IC。集成功率MOS，芯片采用同 步开关架构，使其在应用时仅需极少的外围器件，可有效减 少整体方案尺寸，降低BOM成本。具有最大3A的充电电流能力，充电电流可以通过外部电阻灵活可调， 充电效率可以达到90%以上。

CS5318E内置三个环路来控制充电过程，分别为恒流（CC）环路 、恒压（CV）环路以及芯片温度调节环路。CS5318E通过外部电阻，可独立灵活调节充电终止电流的大小。

CS5318E具有完善的保护功能，包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度 调节和保护，同时还具备电池反接保护功能。此外芯片通过外 接的两路LED指示灯，可对充电过程实现全程监控。

CS5318E具有频率抖动的功能，系统会在正常工作的频率点上叠加微小抖动，从而使能量不会集中在一个固定频率点上，大大改善系统的EMI特性，该功能可以通过外部管脚FREQ使能(低电平)及关闭（悬空或者接高电平），此功能方便客户产品过EMI认证。

CS5318E具有终止电流可编程功能。通过设置不同的外部分压电阻， 可以很方便的调节充电终止电流的大小。ITERM端的电压可以在60mV-600mV之间可调。

描述

一，28V输入同步降压型充电，四节锂电池充电管理

二，99%系统工作占空比

三，最大3A充电电流，充电电流外部电阻可调

四，NTC功能

五，降压充电效率90%

六，±1%电池恒压精度

七，充电终止电流独立可调

八，支持LED充电状态指示

九，内置功率MOS

十，550KHz开关频率，可支持6.8uH 电感，输出过压，短路保护，输入欠压，过压保护，IC过温保护，IC温度自适应调节，全集成结构，无需外置二极管。
