CS5090(5V USB输入两节锂电升压型充电管理IC)

旭日

CS5090E是一款5V输入，最大1.5A充电电流，支持双节锂电池串联应用，锂离子电池的升压充电管理IC。
CS5090E集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。CS5090E的升压开关充电转换器的工作频率为500KHz，转换效率为90%。
CS5090E输入电压为5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。
CS5090E提供了纤小的ESOP8L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。

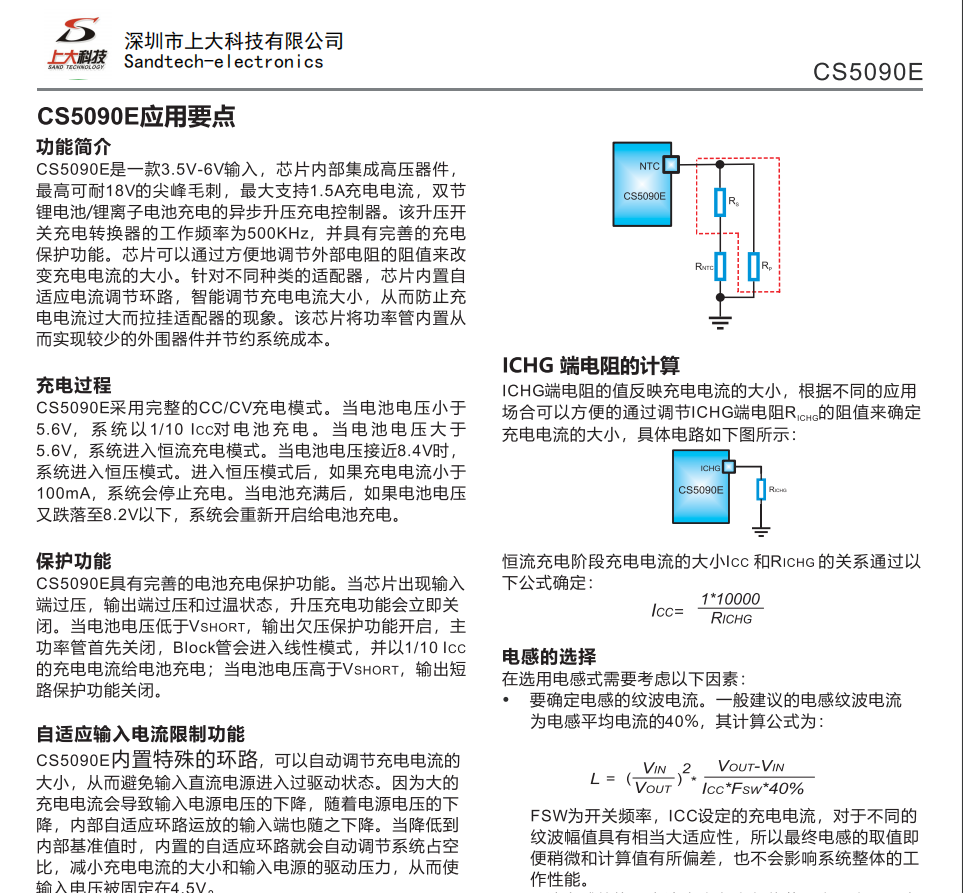

CS5090E是一款3.5V-6V输入，芯片内部集成高压器件，最高可耐18V的尖峰毛刺，最大支持1.5A充电电流，双节锂电池/锂离子电池充电的异步升压充电控制器。该升压开关充电转换器的工作频率为500KHz，并具有完善的充电保护功能。芯片可以通过方便地调节外部电阻的阻值来改变充电电流的大小。针对不同种类的适配器，芯片内置自适应电流调节环路，智能调节充电电流大小，从而防止充电电流过大而拉挂适配器的现象。该芯片将功率管内置从而实现较少的外围器件并节约系统成本。

充电过程

CS5090E采用完整的CC/CV充电模式。当电池电压小于 5.6V，系统以1/10 Icc对电池充电。当电池电压大于 5.6V，系统进入恒流充电模式。当电池电压接近8.4V时，系统进入恒压模式。进入恒压模式后，如果充电电流小于 100mA，系统会停止充电。当电池充满后，如果电池电压又跌落至8.2V以下，系统会重新开启给电池充电。
