AH7381是一款高性价比线性锂电池充电管理芯片，可作为MCP73811的优选替代方案，适用于移动多媒体设备、MP3、MP4及各类带USB输入的便携式设备，核心充电功能与应用场景高度适配MCP73811的使用需求。芯片采用SOT23-5封装，与MCP73811封装形式一致，便于快速替换布局，工作结温-40℃~125℃，所有端口具备±2000V（HBM）ESD防护，可靠性不逊于原方案。
核心性能对标MCP73811且优势升级：输入电压范围4.5~24V，可承受28V浪涌电压，远超MCP73811的输入耐压上限，适配更多高压供电场景；最大充电电流500mA，支持通过外部PROG引脚电阻灵活设定，调节逻辑简单，与MCP73811的电流设定方式兼容，无需大幅调整外围参数。默认浮充电压4.2V（精度±1%），还可定制4.25V/4.3V/4.35V版本，适配MCP73811支持的各类单节锂电池规格。
充电流程与MCP73811保持一致，支持短路（SC）、涓流（TC）、恒流（CC）、恒压（CV）四阶段完整充电：电池电压低于0.6V时短路唤醒，0.6~2.9V时涓流预充，高于2.9V后恒流快充，充电电流降至设定值的1/10时自动停止，电池电压跌落至95.7%浮充电压以下重新启动充电，保障电池安全充满。具备完善保护机制，包含输入过压保护（典型6.25V）、输入欠压锁定、150℃热保护、充电电流热调节、恒流软启动及电池防倒灌功能（漏电<1uA），保护维度覆盖MCP73811的核心防护需求。

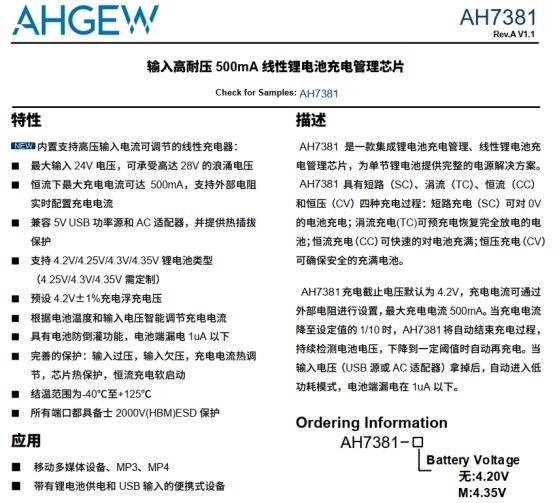

一 AH7381的特性最大输入24V电压,可承受高达28V的浪涌电压
恒流下最大充电电流可达500mA,支持外部电阻实时配置充电电流
兼容5VUSB功率源和AC适配器,并提供热插拔保护
支持4.2V/4.25V/4.3V/4.35V锂电池类型(4.25V/4.3V/4.35V需定制)
预设4.2V士1%充电浮充电压
根据电池温度和输入电压智能调节充电电流
具有电池防倒灌功能,电池端漏电1uA以下
完善的保护:输入过压,输入欠压,充电电流热调
节,芯片热保护,恒流充电软启动
结温范围为-40°C至+125°C
所有端口都具备士2000V(HBM)ESD保护

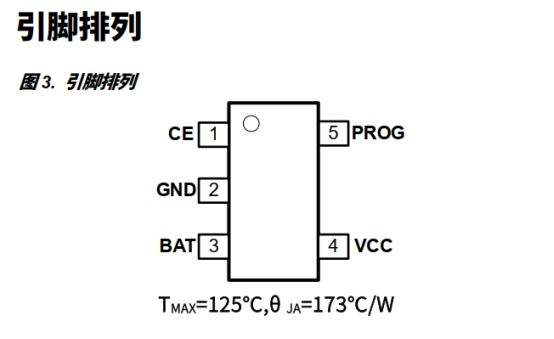

二 AH7381的应用信息1 典型应用图2 引脚排列及定义3 功能框图4 基础参数
