PL3902 是一款高性能输出同步降压/升压DC-DC转换器。采用峰值电流模架构，通过功率电阻采样，实现电流内环工作，提高负载瞬态响应。可驱动两个外部N沟道功率MOSFET开关交替工作，同步整流提高了效率，减少了功率损耗，降低了散热要求，使高功率升压应用成为可能。
PL3902 的 工 作 频 率 可 以 设 定 在 50kHz 到900kHz 范围内，或使用内部 PLL 同步到外部时钟。SS 引脚在启动时调节输出电压。MODE 引脚可选择Burst模式、Pulse-Skipping模式和FCCM模式。

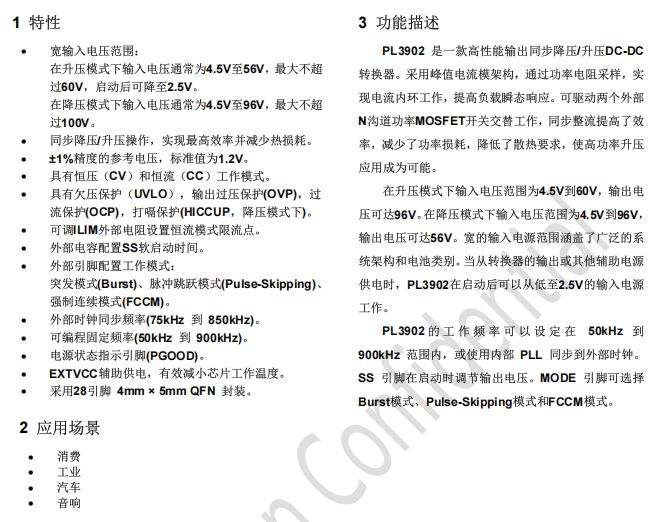

特性
■ 宽输入电压范围
：在升压模式下输入电压通常为4.5V至56V，最大不超过60V，启动后可降至2.5V。在降压模式下输入电压通常为4.5V至96V，最大不超过100V。
■ 同步降压/升压操作，实现最高效率并减少热损耗。
■ ±1%精度的参考电压，标准值为1.2V。
■ 具有恒压（CV）和恒流（CC）工作模式。
■ 具有欠压保护（UVLO），输出过压保护(OVP)，过流保护(OCP)，打嗝保护(HICCUP，降压模式下)。
■ 可调ILIM外部电阻设置恒流模式限流点。
■ 外部电容配置SS软启动时间。
■ 外部引脚配置工作模式：
- 突发模式(Burst)、脉冲跳跃模式(Pulse-Skipping)、强制连续模式(FCCM)。
■ 外部时钟同步频率(75kHz 到 850kHz)。
■ 可编程固定频率(50kHz 到 900kHz)。
■ 电源状态指示引脚(PGOOD)。
■ EXTVCC辅助供电，有效减小芯片工作温度。
■ 采用28引脚 4mm×5mm QFN封装。
﹏﹏﹏﹏﹏﹏﹏﹏﹋﹋﹋﹋﹋﹋﹋﹏﹏﹏﹏﹏﹏﹏﹏
