在工业控制、智能家居、充电桩、网关设备等应用中，越来越多的MCU系统需要接入以太网。对于本身没有集成以太网MAC/PHY的MCU来说，如何在不增加过多硬件和软件开发负担的情况下实现稳定的网络通信，一直是产品设计中的重要问题。
传统方案往往需要MCU配合外部以太网控制器，同时还需要处理TCP/IP协议栈，占用一定的Flash、RAM以及CPU资源。对于资源有限的嵌入式系统而言，网络功能的加入也可能带来更复杂的软件开发工作。
针对这类应用，DPE5500提供了一种更加集成化的解决方案。DPE5500是一款SPI接口以太网协议栈芯片，内部集成全硬件TCP/IP协议栈、10/100M以太网MAC及PHY，MCU通过SPI接口即可控制DPE5500实现以太网通信。
产品描述
DPE5500是一款面向MCU系统的10/100M SPI接口以太网协议栈芯片，将TCP/IP协议栈、MAC和PHY集成在单颗芯片内部。
在实际应用中，主控MCU不需要直接处理完整的TCP/IP协议栈，而是通过SPI接口访问DPE5500内部寄存器和收发缓存，由DPE5500完成网络通信相关处理，从而降低MCU进行网络通信时的软件开发和资源占用。
DPE5500支持TCP、UDP、IPv4、ARP、ICMP、IGMP等网络协议，同时支持PPPoE，并提供最多8个独立硬件Socket，可以同时进行多路网络连接。芯片内部集成32KB收发缓存，用于以太网数据包的发送和接收。
在主控接口方面，DPE5500采用SPI从机接口，支持SPI Mode 0和Mode 3，最高SPI时钟为80MHz，能够方便地与不同类型的MCU进行连接。
简单来说，如果你的MCU需要增加以太网通信能力，而又希望减少协议栈开发工作，那么DPE5500可以作为一个高度集成的SPI以太网控制方案。
核心优势
1. 全硬件TCP/IP协议栈
DPE5500最大的特点之一，就是将TCP/IP协议栈集成在芯片内部。
芯片支持TCP、UDP、IPv4、ARP、ICMP、IGMP以及PPPoE等协议，MCU主要负责上层应用逻辑，通过SPI接口与DPE5500进行数据交互。
对于资源有限的嵌入式系统来说，这种架构可以减少MCU端网络协议栈的开发工作，让开发人员更加专注于设备本身的业务功能。
2. MAC+PHY高度集成
DPE5500不仅集成TCP/IP协议栈，还集成了10/100M以太网MAC和PHY。
也就是说，从MCU侧的SPI接口，到芯片内部MAC、PHY，再到RJ45网络接口所需的核心网络功能，都可以集中在DPE5500这一颗芯片中完成。产品功能框图中也明确显示了SPI Slave Interface、TCP/IP、MAC、Ethernet PHY以及TX/RX等功能模块。
这种高度集成的设计，可以帮助产品减少外围网络控制电路，同时简化整体硬件架构。
3. 8个独立Socket，多路通信
DPE5500最多支持8个硬件Socket同时工作。
每个Socket可以独立配置网络通信参数，并支持TCP、UDP等不同通信模式，能够满足设备同时连接多个网络服务端、进行多路数据通信的需求。
对于工业网关、数据采集设备、控制终端等需要多连接的产品来说，多Socket设计能够提供更灵活的网络通信能力。
4. 32KB片上收发缓存
DPE5500内部集成32KB缓存，用于以太网数据包收发。
其中，Socket可以根据实际应用需求配置TX/RX缓存大小，单个Socket支持0KB、1KB、2KB、4KB、8KB和16KB等不同缓存配置。
对于不同网络数据量和连接需求的设备，可以根据实际情况进行缓存资源分配。
5. 高速SPI接口
DPE5500采用SPI接口与MCU进行通信，支持SPI Mode 0和Mode 3，最高80 MHz SPI时钟。 SPI接口结构简单，占用MCU资源较少，同时也方便在现有MCU平台上增加以太网功能。

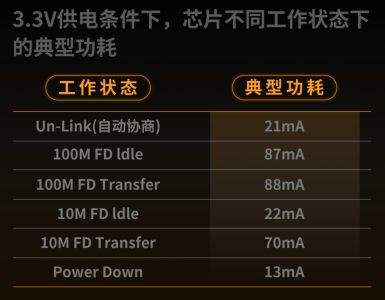

低功耗表现
环境测试
应用领域
DPE5500采用SPI接口与MCU连接，同时集成TCP/IP协议栈、MAC和PHY，因此可应用于多种需要以太网通信的嵌入式设备中。
工业控制与数据采集：PLC控制器、工业数据采集终端、控制板卡等设备，可以利用DPE5500为原有MCU增加10/100M以太网通信能力，实现设备联网、数据传输和远程通信。
工业网关：在不同通信接口之间进行数据转换时，DPE5500可以作为以太网通信核心，为网关设备提供TCP/UDP等网络通信能力。
智能充电桩：充电桩需要进行设备联网、数据上报和远程管理，以太网具有稳定、可靠的特点，DPE5500可用于充电桩控制器等设备的网络通信部分。
智能家居：对于智能控制器、智能家电、智能网关等产品，如果主控MCU本身没有集成以太网功能，可以通过SPI增加DPE5500，实现有线网络连接。
安防门禁及终端设备：门禁控制器、信息采集终端以及其他需要稳定网络连接的设备，同样可以利用DPE5500实现MCU与以太网之间的数据通信。
3D打印机及其他智能设备：随着越来越多的设备需要联网控制、数据传输以及远程管理，以太网仍然是很多设备的重要通信方式。DPE5500可以作为设备的网络通信控制芯片，为产品提供稳定的10/100M有线网络连接。
主要参数
芯片优势
对于需要给MCU增加以太网功能的产品来说，选择以太网芯片时，除了关注网络速率，还需要考虑协议栈开发、MCU资源占用、外围电路复杂度、Socket数量以及产品长期稳定运行等因素。
DPE5500将TCP/IP协议栈、MAC、PHY、32KB收发缓存以及8路硬件Socket集成在单颗芯片中，并通过最高80MHz的SPI接口与MCU通信。
对于正在进行国产替代、MCU以太网功能扩展、工业设备联网以及网关产品开发的客户，重点关注DPE5500。该产品定位于国产兼容替代方案，并强调PtoP兼容特性。
从MCU到以太网，DPE5500通过硬件化TCP/IP协议栈和MAC+PHY高度集成，为嵌入式产品增加有线网络通信提供了一种更简洁的方案。
如果您正在寻找国产替代方案，或者产品需要增加10/100M以太网通信功能，欢迎联系我们了解DPE5500的技术资料。
