CS8508E（AB类/D类切换8W单声道音频功放IC）

旭日

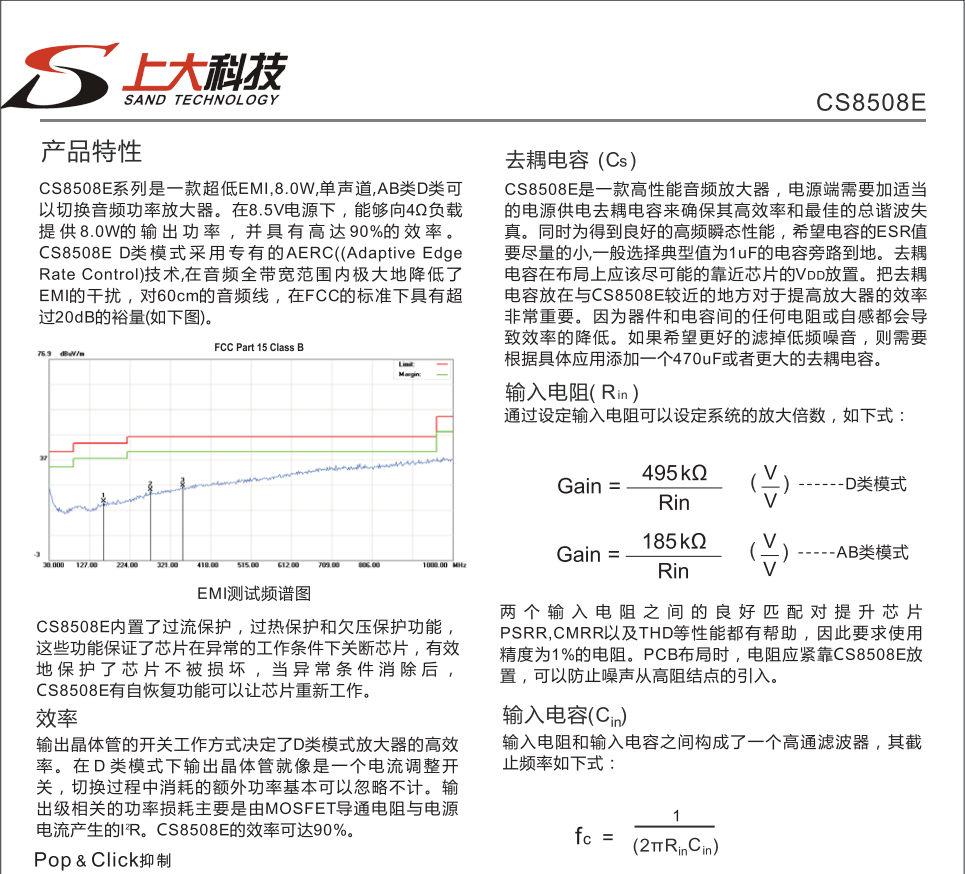

CS8508E是一款高效率，超低EMI8.0W单声道音频放大器。在电源电压为7.4V的情况下,CS8508E可以为4欧的负载输出6.8W的功率。CS8508E 无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本，而且也简化了设计。2.5~8.8V宽电压工作范围,D类模式高达90%的效率，AB类D类模式可切换的Ω 的负载输出6.8W的功率。在D类模式下快速的启动时间和纤小的封装尺寸使得CS8508E成为双节锂电池在串联的电源供电情况下最适用的音频功放。
CS8508E的全差分架构和极高的PSRR有效地提高了对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
CS8508E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8508E提供了纤小的ESOP8L封装类型供客户选择,其额定的工作温度范围为-40℃至85℃。

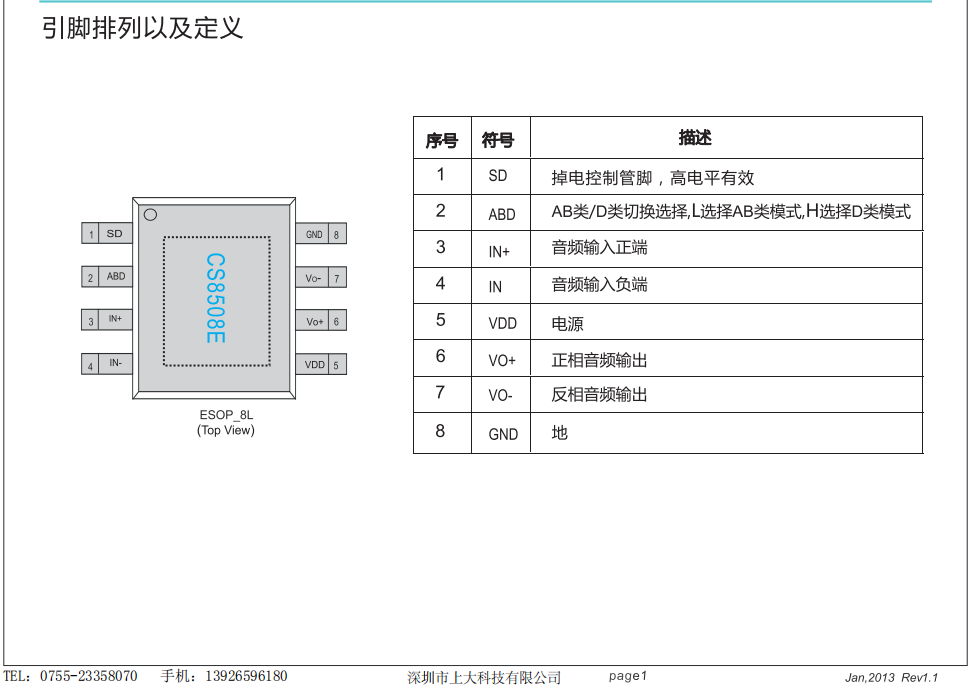

一，输出功率----D类模式
VDD = 8.5V,THD+N=10%，RL = 8 Ω 4.20W，RL = 4 Ω 8.50W
VDD = 5.0V,THD+N=1%，RL = 8 Ω 1.30W，RL = 4 Ω 2.65W
二，输出功率----AB类模式
VDD = 8.5V,THD+N=10%，RL = 8 Ω 4.00W，RL = 4 Ω 8.00W
VDD = 5.0V,THD+N=10%，RL = 8 Ω 1.50W，RL = 4 Ω 3.00W
三，工作电压范围:2.5~8.8V，无需滤波的Class-D结构，D类模式高达90%的效率，高的电源抑制比(PSRR)：在217Hz下为-80dB，快速的启动时间 (40ms)。
四，低静态电流 (3mA)，低关断电流 (＜0.1μA)，过流保护，短路保护和过热保护，符合Rohs标准的无铅封装。
