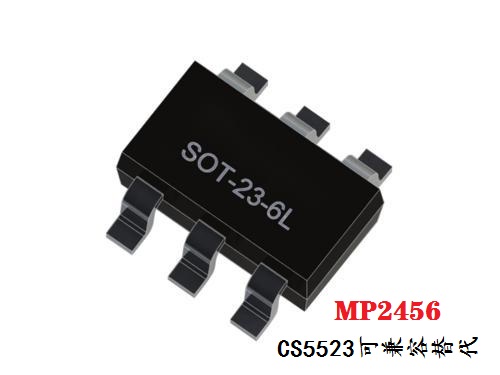

CS5523R是一个单片整体,降压型,开关模式转换器,内置功率MOSFET。它有着广泛的输入电源范围,可达到0.6的峰值输出电流,具有良好的负载和线路调节。电流模式操作提供了一个快速的瞬态响应,简化回路稳定。故障状态保护包括逐循环限流和热停机。CS5523R只需要极少数量的外部电路组件。CS5523R采用SOT23-6L封装。 [url=https://www.eechina.com/data/attachment/album/202204/21/170749popx6zkzprh6z55h.png] 功能特性: 1,峰值输出电流0.6A 2,内部功率MOSFET内阻700mΩ 3,能够启动与大输出电容器 4,稳定的低esr陶瓷输出电容器,效率高达90%,固定的1.0MHz频率 5,热停机,逐循环过流保护,宽电压输入范围4.5V至60V,100%占空比低退出操作 [url=https://www.eechina.com/data/attachment/album/202204/21/170809uwr7rpkp7raow11u.png][/url] ClassD音频功放:CS8126S,CS8126T,CS8138,CS8302,CS8122,CS8305,CS8121,CS8563,CS8528,CS8631,CS8618,CS8673,CS8623,CS8655,CS8611,CS8626,CS8676,CS86552,CS8118,CS8120,CS8212,CS8615,CS8622,CS8625,CS8677,CS8688,CS8679E,CS8683H。
|
