SP1233FL是一款可做QC或3.4A大电流的降压车充芯片

旭日

SP1233FL，封装规格：SOP-8L，输入电压5V-32V。内置 MOS 同步整流 DC-DC 降压，可输出 5V3.1A，支持双路CC/CV 功能，输出电压精度±2%，该芯片采用 SOP8 封装，频率可调，需要较少的外部器件，集成输出线缆压降补偿，内置软启动功能，具有输出短路保护，输出过压保护，输出过流保护，IC 过温保护，输入欠压保护，占空比 100%。典型应用：QC3.0快充车充方案，5V3.1A车充。

SP1233FL是一款做QC或3.4A车充，低温度，高效率，低功耗的车充芯片，32V输入过压保护。输出电压精度：±2.0%，输出电流精度：±5%，外部限流，频率可调（60K-1MHz）,内置可调线损补偿。带短路保护功能，占空比百分百，内部软启动3ms，支持CC/CV模式。采取SOP-8L封装。

SP1233FL是一颗同步整流降压芯片，输出电流高达3.4A，输入电压范围在5-32V，内部补偿电路需要少量外围元器件。

SP1233FL可以工作在 CC（恒流输出）或 CV（恒压输出）两种模式，过流保护(OCP)电流值可以通过外部电流检测电阻设置。

SP1233FL适用于有限流要求的DC/DC 开关电源，该芯片采用SOP-8L封装，内部补偿，频率可调，需要较少的外部器件。

适用于：车载充电器、限流DC/DC变换器。

[/url]

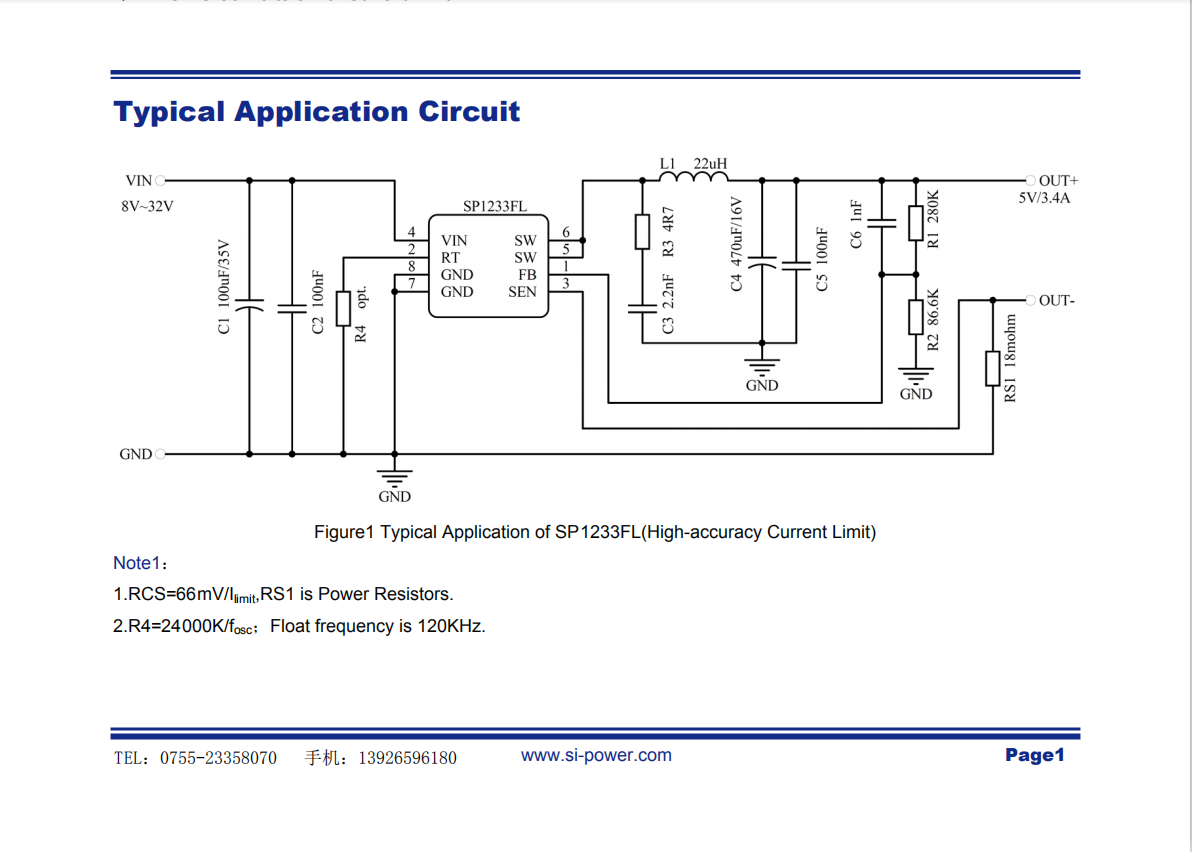

概述：此应用方案是为产品SP1233FL制作车充应用演示板，典型输入电压为12V和24V。典型输出电压为5V，额定输出电流为3.1A。SP1233FL适用于需要用到电流限制功能的DC/DC开关电源上，该IC采用SOP8封装。
