QCC512x Sink工程ANC配置七：Hybrid ANC模式，FF和FB mic都是数字Mic，并且FF和FB Mic ...

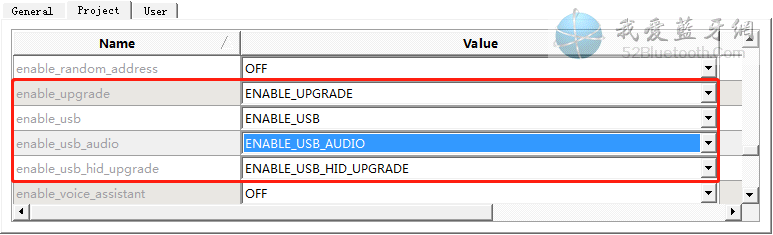

在宏设置中，主要需要设置USB接口，打开USB Debug、USB Audio功能，使能ANC和ANC Tuning mode，具体需要设置的项目如下截图，其他的项目按照默认设置即可。







2、Mic的Instance分配

调试之前，我们需要在代码中将不同类型的Mic分配对应的Instance，目前高通Sink代码提供Instance 0、Instance 1以及Instance 2三个Instance。以下三点是ANC Mic Instance分配原则，这个分配原则适用于Sink工程下所有情形的ANC设置。
1）、Analog Mic只能分配到Instance0和Instance1；
2）、Digital Mic可以分配到Instance0、Instance1和Instance2中的任意一个；

3）、Instance0和Instance1必须要有一个Instance空出来，并且需要指定分配两个空的PIO口，这两个PIO口物理上不能接任何硬件，只是调试录音时使用，调试录音完，这两个PIO可以恢复成正常的PIO使用。

具体到本文情况下的情形，因为FF Mic和FB Mic不并联，可以按照如下方式分配Instance。

3、Configuration Tool配置

代码编译并且烧录到板子中以后，我们需要在Configuration Tool中对声道类型、调试中所用Mic的类型进行配置，同时也需要配置一个按键去触发程序进入ANC Tuning Mode，为了能够直观的判断程序是否正确进入ANC Tuning Mode，还建议配置对应的LED显示事件。由于按键和对应的LED灯显示事件比较普通，跟其他情况下一样，这里就不列出来了。

1）、输出配置成单声道

2）、Mic类型以及Channel配置

4、QACT录音前的配置

Hybrid ANC调试和验证需要分别录E-path、PD-path、SD-path、SE-path，四种录音的设置如下。

1）、录E-path，PD-path和SD-path录音

首先按照下图配置Mic，此时，Mic2连接的是人工耳Mic。

E-path：耳机内部喇叭播放噪声，FF Mic录音。

PD-path：外置喇叭播放噪声，FF Mic和人工耳Mic同时录音。

SD-path：耳机内部喇叭播放噪声，人工耳Mic录音。

2）、录SE-path录音

将人工耳的Mic和FF Mic移除，接上FB Mic，按照如下配置。

SE-path

耳机内置喇叭播放噪声，FB Mic录音。
