贴片电阻介绍2

　3，命名

　国内贴片电阻的命名方法：贴片

　　1、5%精度的命名：RS-05K102JT

　　2、1%精度的命名：RS-05K1002FT

　　R －表示电阻

　　S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

　　05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

　　K －表示温度系数为100PPM

　　102－5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102=1000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002=10000Ω=10KΩ。

　　J －表示精度为5%、F－表示精度为1%。

　　T －表示编带包装

　　±5%精度的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω=1KΩ，1000000Ω=1MΩ

　　为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示 ，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。

[size=1em]4

封装尺寸


封装与尺寸表

　　英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)

　　0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

　　0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

　　0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

　　0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

　　1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

　　1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

　　1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

　　2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

　　2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

　　注：贴片网络电阻 RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，精确且具有温度系数与阻值公差小的特性。

　　抗蚀超薄膜贴片电阻 PR系列

　　Thin Film SMD Resistor 特性

　　－ 采用镍铬皮膜为特殊抗酸抗湿薄膜

　　－ 非常小的公差精度 ±0.1%

　　－ 低温度系数 ±25 PPM/°C

　　－自动化设备

用途

　　－ 高端计算机

　　松下贴片压敏电阻－ 工业设备

　　－ 阻值范围广

　　－ 自动控制设备

　　－ 通讯设备　－ 医疗设备

　　－ 高科技多媒体电子设备

[size=1em]5

封装功率


封装与功率关系

　　贴片电阻的封装与功率关系：

　　封装 额定功率@ 70°C 最大工作电压(V) 英制(inch) 公制(mm) 常规功率系列 提升功率系列

　　0201 0603 1/20W / 25

　　0402 1005 1/16W / 50

　　0603 1608 1/16W 1/10W 50

　　0805 2012 1/10W 1/8W 150

　　1206 3216 1/8W 1/4W 200

　　1210 3225 1/4W 1/3W 200

　　1812 4832 1/2W / 200

　　2010 5025 1/2W 3/4W 200

　　2512 6432 1W / 200

公式

　　电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值

[size=1em]6

识别方法

　　贴片元件具有体积小、重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。

　　下面主要谈谈片状电阻器的阻值标称法：

　　片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不完全一样。

数字索位标称法

　　(一般矩形片状电阻采用这种标称法)

　　数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。

　　例如：“472′’表示“4700Ω”；“151”表示“150Ω”。 如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。

　　例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

色环标称法

　　(一般圆柱形固定电阻器采用这种标称法)

　　贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字，第三环是倍率。例如：“棕绿黑”表示”15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。

E96数字代码与字母混合标称法

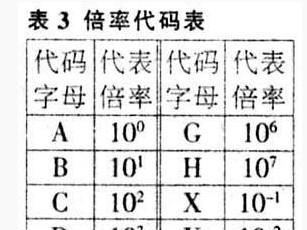

贴片电阻相关图片　　数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码。它的第三位是用字母代码表示的倍率。例如：“51D”表示“332×103；332kΩ”；“249Y”表示“249×10-2 ； 2.49Ω”。

贴片电阻相关图片
