2.0或2.1蓝牙音箱的解码设计方案

lanyafangan

配 2.0 或2.1 音箱的解码盒
1. 简介
APS1230 是一款带3 个按键并且带有遥控，具有AUX，HOST 单解码，FM 以及蓝牙功
能的配2.0、2.1 或5.1 音箱的解码盒，并可以调节音量大小。
2. 技术规格
1.1. 主要规格
• 主要器件：
9 主控：AP1018
9 其他 IC：24C02 ，RDA5807M (带FM 版本，87.5MHz-108MHz)，BT1202B,
• 主要组件：
9 按键：播放/暂停，上一曲，下一曲，模式切换，单色 Led 指示灯,红外接收
• 电气规格：
9 工作电压：5V
9 工作电流：<200mA
9 输出幅度：>500mV
1.2. 环境需求
9 工作温度：0°C ~ 70°C

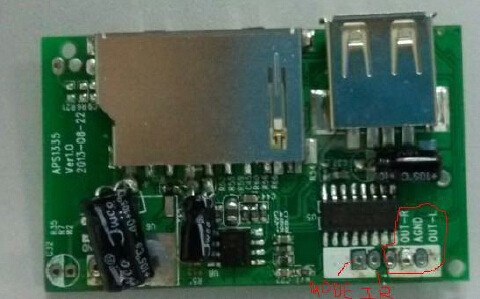

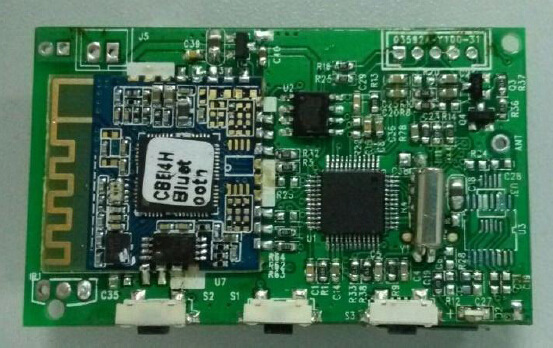

外观接口图

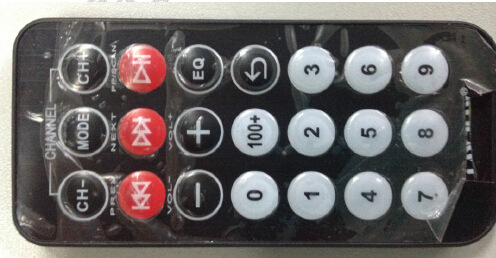

2. 遥控图

3. 功能说明
3.1. 功能指示
z 上电 SD 卡，若不在依次切换到U 盘，然后切换到AUX 模式，表示正常上电开机；
z AUX 模式：Led 常亮；
z HOST 模式：播放时Led 慢闪，其他状态Led 常亮；
z FM 模式：自动搜台时快闪，平时常亮。
z 蓝牙模式：未连接闪动，连接 OK 常亮
z 模式转换时：LED 闪一次
3.2. 按键功能
z (上一曲)：短按：AUX 模式：无功能，HOST 模式和蓝牙模式：切换到上一曲，FM
模式：切换到上一电台，长按：音量减；
z (播放/暂停)：短按：AUX 模式：无功能，HOST 模式：播放/暂停，FM 模式：
全自动搜台，并存储； 蓝牙模式（连接 OK）：播放/暂停，
长按：模式转换顺序为： SD--U 盘--FM--LINE--蓝牙
z (上一曲)：短按：AUX 模式：无功能，HOST 模式和蓝牙模式：切换到下一曲，FM
模式：切换到下一电台，长按：音量加；
z 上一曲和下一曲同时按下：在蓝牙模式下：回连功能

3.3. 红外遥控功能说明（预留）

z CH- : 在FM 模式下，短按： 向上微调；
长按：上一个电台 ；其他模式无功能；
z MODE : 同按键 MODE 功能
z CH + : 在FM 模式下，短按： 向下微调；长按：下一个电台 ；其他模式无功能；
z PERV : 短按: SD 和 USB ,蓝牙模式下，上一曲，FM 模式,上一个电台，其他模式无功能；长按：无功能
z NEXT : 短按: SD 和 USB，蓝牙模式下，下一曲，FM 模式,下一个电台，其他模式无功能；长按：无功能
z PLPU : 短按：解码模式，蓝牙模式下，播放暂停（蓝牙模式下+回连功能），FM 模式下，全自动搜台；长按：蓝牙模式下配对

z VOL- : 音量减
z VOL+ : 音量加
z EQ : 音效调节（解码模式有效）
z REPT : 单曲循环（解码模式有效）
z 100+ : 解码模式下，选择歌曲；
z 1-4：分别是AUX,蓝牙，USB，SD 模式直选功能
3.4. 特殊功能
z 上电 U 盘，SD 卡都在时，U 盘优先播放，具有后插先播功能；
z 本解码盒具有掉电记忆功能，如播放曲目，FM 频率及存储电台等。

5.注意事项
z 本解码盒输入电压过高将会损坏，电压太低，将无法正常工作，注意不要接错”+”与”-”极；
z 本解码盒支持绝大多数的 U 盘，SD 卡，极少数的U 盘，SD 卡本身不稳定或速度太慢可能会不支持。
