传统双解码音箱解决方案

lanyafangan

1. 简介
APD1302 是一款配2.0、2.1、5.1 等传统音箱的双解码板。自带4 个按键，1 个LED
灯，支持U 盘/SD 卡播放等功能，也可以用遥控器IR 遥控控制各种功能。
2. 技术规格
2.1主要规格

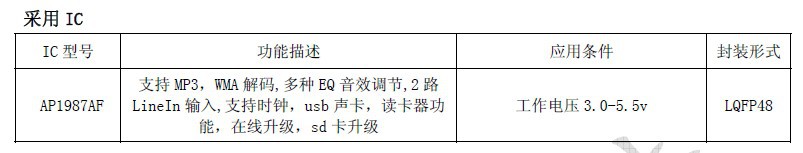

主要器件：
a. 解码主控 IC：AP1987
主要组件：
按键：模式切换键，播放/暂停按键，上一曲按键，下一曲按键. 其他功能也可以在遥控
器上面控制。
电气规格：
a. 工作电压： DC5V；
b. 工作电流：30mA～300mA （主要由连接的 USB-DISK 消耗电流决定）；
c. THD+N：< 0.5%；频率响应：20Hz~20KHz；
d. 功率：>500MV；
2.2环境需求
a. 工作温度：0°C ~ 70°C

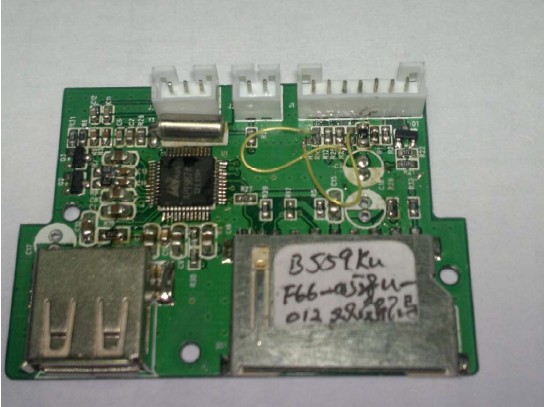

3. 外观及接口图

4. 功能说明
主面板功能
a． 上电，检测到PWR ON 和STBY 同时为高电平时，则开机自动播放设备；USB
和SD 都存在时，则优先U 盘；否则进入待机，停止播放；
b． USB、SD 不支持后插先播功能；拔掉一个设备会自动播放另外一个设备；
c． 不带曲目记忆功能；
d． 支持一个 LED 的指示，开机播放时，LED 闪烁；暂停或者无U 盘/SD 卡时，
LED 长亮；待机时，LED 长灭；

遥控器按键功能
a． MODE 键：短按USB/SD 同时存在时，相互切换；只有一个存在时，则无效；
b． PLAY/PAUSE 键：短按播放、暂停功能；
c． NEXT 键：短按下一曲；

d． PREV 键：短按上一曲；
