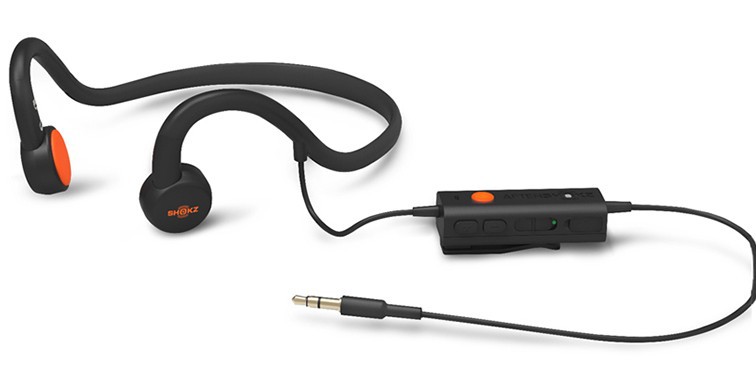

骨传导蓝牙耳机PCBA整体解决方案

lanyafangan

蓝牙耳机方案

• 1. 功能特点


a． 骨传导无线蓝牙耳机

b. 三个按键，上电长按POWER建3S开机，长按5S进入搜索配对模式，红蓝交替闪烁.

• 2. 蓝牙配对名:  Mira800


• 3. 功能说明


4.1功能指示

• a. POWER:长按3S开机，长按5S进入搜索配对模式，红蓝交替闪烁。蓝牙连接上后蓝灯慢闪。短按接听/挂断电话。
• b. 上一曲：长按音量减，短按上一曲
• c. 下一曲：长按音量加，短按下一曲
• d. 充电时红灯长亮，充满灭


• 4. 方案应用

  • a. CSR8645 V4.0+EDR版蓝牙规范


• 5. 方案规格


a． 输出电压1.5V

b． 工作电压范围：3.3-4.2V

c． 工作电流：30MA（待机电流50uA)

• b. 无线传输距离：10M


d． 输出音频幅度：

e． 工作温度：-10℃~+70℃

• 1. PCB原理图
•










• 1. 采用芯片

• IC型号	功能描述	应用条件	封装形式
  CSR8645	蓝牙芯片	3.0-4.2
  BT4558	功放IC	3.0V~5.0V	TSSOP8




• 1. 注意事项

  • a. 电源正负极接反会造成PCB损坏
  • b. 焊接时注意区分喇叭输出的正负极
