CS9022完美兼容替代DRV8870，A4950，A4953，TB67H451电机驱动芯片

上大科技肖生

[/url]

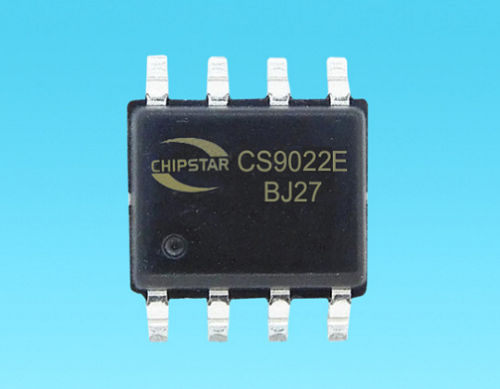

CS9022E兼容TI的DRV8870，allegro 的 A4950和A4953，Toshiba的TB67H451。峰值电流3.8A驱动能力。
[url=https://www.eechina.com/data/attachment/album/202204/14/135525gmxibl09lik0a9zz.png]
CS9022完美兼容替代DRV8870，A4950，A4953，TB67H451马达驱动芯片，6.5V至38V宽工作电压范围。
[/url]

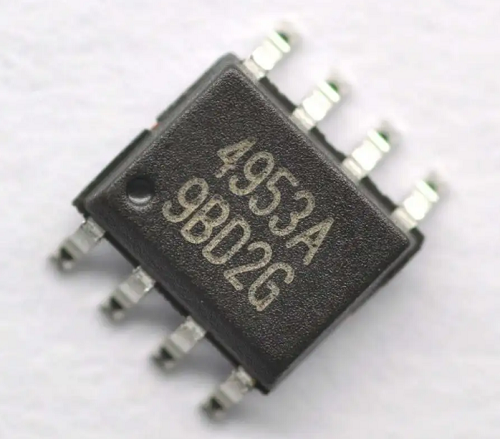

A4952 and A4953: 全桥式 DMOS PWM 电动机驱动器
设计用于直流电动机的 PWM（脉宽调制）控制，A4952 和 A4953 能够承受峰值输出电流达 ±2 安培，峰值工作电压达到 40 伏特。
[url=https://www.eechina.com/data/attachment/album/202204/14/142621dixmcmzkj66ck2c3.png]

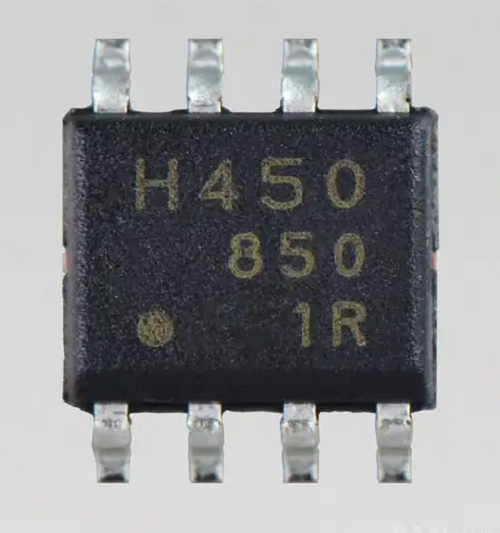

原装 TB67H451FNG有刷电机驱动芯片可替代A4953，A4950，AT8070，DRV8870
[/url]
CS9022E 是一款有刷直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制H 桥驱动器，该驱动器由四个N沟道金属氧化物半导体场效应晶体管（MOSFET）组成，能够以高达3.8A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制（PWM）来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。

CS9022E具有集成电流调节功能，该功能基于模拟输入VREF 以及ISEN 引脚的电压 （与流经外部感测电阻的电机电流成正比）。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。该器件针对故障和短路问题提供了全面保护，包括欠压锁定（UVLO）、过流保护（OCP）和过热保护（TSD）。故障排除后，器件会自动恢复正常工作。
CS9022E提供了纤小的ESOP8L封装形式供客户选择，其额定的工作温度范围为-40℃至85℃。
[url=https://www.eechina.com/data/attachment/album/202204/14/142954hcohfcokm3cochqm.png]
