AUX,蓝牙功能的配 2.0、2.1 或5.1 音箱功放板
1. 简介
BTM1242 是一款带3 个按键，具有AUX,蓝牙功能的配2.0、2.1 或5.1 音箱功放板。
2. 技术规格
1.1. 主要规格
a. 主要器件：
a) 主控：BT1609C;
b) 其他 IC: BT1202B;
b. 主要组件：
按键：播放/暂停(PLPU)，上一曲（PRE），下一曲(NEXT)，单色Led 指示灯;
c. 电气规格：
a) 工作电压：5V
b) 工作电流：<200mA
c) 输出幅度：>500mV
1.2. 环境需求
工作温度：0°C ~ 70°C

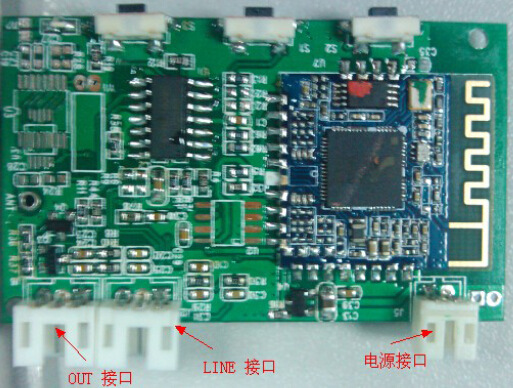

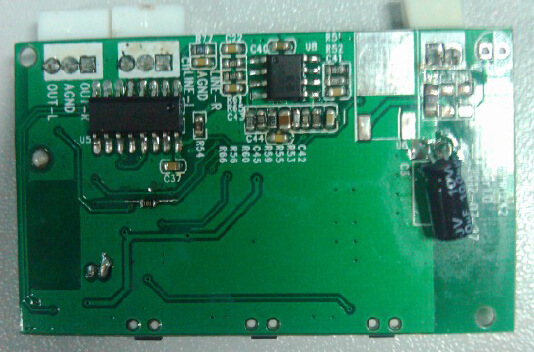

2. 外观接口图

3. 功能说明
3.1. 功能指示
a. 上电 AUX 模式，表示正常开机；
b. AUX 模式，LED 常亮；
c. 蓝牙模式：未连接 LED 闪，连接OK 常亮；
d. 模式转换时，LED 闪一次。
3.2. 按键功能
a. PRE ：短按：AUX 模式：无功能，蓝牙模式：切换到上一曲；
b. PLPU ：短按：AUX 模式：无功能，蓝牙模式（连接OK）：播放/暂停；
长按：模式转换顺序为：LINE--蓝牙；
c. NEXT ：短按：AUX 模式：无功能，蓝牙模式：切换到下一曲；
d. PRE 和NEXT 同时按下：在蓝牙模式下,配对功能。

4. 采用IC
5.注意事项
a. 本解码盒输入电压过高将会损坏，电压太低，将无法正常工作，注意不要接
错”+”与”-”极；
b. 本蓝牙模块支持绝大多数的手机，极少数的手机由于本身系统不稳定或者不同
可能会不支持；
c. 此规格书通用蓝牙模块名称为 Bluetooth Speaker 和X-ROCKER，请注意区分料号。
IC 型号 功能描述 应用条件 封装形式
BT1609C
12 个I/O，低功耗，，ROM 1KB*14 位 RAM 49*8 位/25*8
位
工作电压2.7-5.5v sop14
BT1202B 蓝牙模块 蓝牙

5.注意事项
a. 本解码盒输入电压过高将会损坏，电压太低，将无法正常工作，注意不要接
错”+”与”-”极；
b. 本蓝牙模块支持绝大多数的手机，极少数的手机由于本身系统不稳定或者不同
可能会不支持；
c. 此规格书通用蓝牙模块名称为 Bluetooth Speaker 和X-ROCKER，请注意区分料号。
